Схема теплообменника, принцип работы

Схема теплообменника подразумевает под собой теплообменный аппарат поверхностного типа, в котором передача тепла от греющего теплоносителя к нагреваемому происходит через металлическую стенку, называемую поверхностью теплообмена.

Теплообменный аппарат, в котором разделительная поверхность образована из тонких штампованных гофрированных пластин, является теплообменником пластинчатого типа.

Принцип работы теплообменников построен на движении рабочих сред по щелевым каналам сложной формы между соседними пластинами теплообменника.

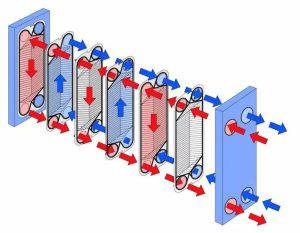

Каналы для греющего и нагреваемого теплоносителей чередуются между собой (рис. 1). Гофрированная поверхность пластин теплообменника усиливает турбулизацию потоков рабочих сред и повышает коэффициент теплоотдачи.

«Теплотекс АПВ» производит расчёт, изготовление, продажу и сервисное обслуживание всех типов пластинчатых теплообменных аппаратов. В их числе: разборные, паяные и гибрибные пластинчатые теплообменники с пластинами из коррозионно-стойкой стали AISI 316 (возможно использование пластин из сплава титана ASTM B256) и резиновыми уплотнениями из термостойкой резины EPDM или Viton (максимальная рабочая температура 150*С и 180*С соответственно). При этом конечная цена на все виды нестандартных пластинчатых теплообменников максимально приближена к стоимости типовых пластинчатых теплообменных аппаратов и максимально соответствует возможным ожиданиям заказчика.

Уплотнения в разборном пластинчатом теплообменнике крепятся к пластине теплообменника с помощью клипс.

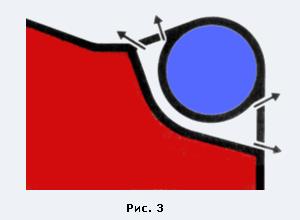

Контурная резиновая прокладка разборного пластинчатого теплообменника (рис. 2) охватывает два угловых отверстия разборного теплообменного аппарата, через которые проходит поток рабочей среды в межпластинный канал разборного пластинчатого теплообменника и выходит из него, а через два других отверстия, изолированных дополнительно кольцевыми уплотнениями разборного пластинчатого теплообменника, встречный поток проходит транзитом. Вокруг этих отверстий разборного пластинчатого теплообменника имеется двойная прокладка, которая гарантирует герметичность каналов (рис. 3) разборного пластинчатого теплообменника.

Уплотнение разборного пластинчатого теплообменника сконструировано таким образом, что в случае ее повреждения, протечки можно определить визуально, купить и заменить прокладку разборного теплообменного аппарата за короткое время. Уплотнительные прокладки разборного пластинчатого теплообменника крепятся к пластине таким образом, что после сборки и сжатия пластины в разборном теплообменном аппарате образуют две системы герметичных межпластинных каналов разборного пластинчатого теплообменника, изолированных друг от друга металлической стенкой и прокладками — одна для греющей среды, другая для нагреваемой.

Обе системы межпластинных каналов разборного пластинчатого теплообменника соединены с соответствующими коллекторами и далее со штуцерами для входа и выхода рабочих сред на неподвижной плите разборного пластинчатого теплообменника. Пластины в составе разборного пластинчатого теплообменника, которые так же возможно купить отдельно, собираются в пакет таким образом, что каждая последующая пластина повернута на 180o в плоскости ее поверхности относительно смежных, что создает равномерную сетку пересечения взаимных точек опор вершин гофр разборного пластинчатого теплообменного аппарата и обеспечивает жесткость пакета пластин разборного пластинчатого теплообменника.

Рама разборного пластинчатого теплообменника (рис. 4) состоит из неподвижной плиты (1), стойки (4), верхней (2) и нижней (7) направляющих, подвижной плиты (3) и комплекта стяжных болтов (8).
Верхняя и нижняя направляющие в разборном пластинчатом теплообменнике крепятся к неподвижной плите и к стойке. На направляющие разборного пластинчатого теплообменника навешивается подвижная плита (3) и пакет пластин (5,6). Неподвижная и подвижная плиты стягиваются в пластинчатом теплообменнике посредством болтовых соединений. У одноходовых разборных пластинчатых теплообменников все присоединительные штуцера расположены на неподвижной плите.

За основу в разборных пластинчатых теплообменниках «Теплотекс АПВ» взят типоразмерный ряд пластин датской компании АРV с различным профилем рабочей поверхности и площадью от 0,018 м² до 4,75 м² (рис. 5), обладающих помимо отменного качества выгодной ценой, по которой возможно их купить, обратившись непосредственно в компанию «Теплотекс АПВ» любым удобным способом.

Каналы теплообменного аппарата, образованные пластинами АРV, имеют несколько большее поперечное сечение, чем в разборных пластинчатых теплообменниках других производителей теплообменного оборудования. Поэтому разборные пластинчатые теплообменники производства «Теплотекс АПВ» медленнее загрязняются из-за некачественной подготовки водопроводной воды и требуют промывки пластин и замены уплотнений гораздо реже, чем в теплообменных аппаратах конкурирующих производителей теплообменного оборудования, что имеет решающее значение в аспекте надёжности и формировании цены на сервисное обслуживание разборного теплообменного оборудования, которое планируется к использованию.

В пластинах разборных теплообменных аппаратов компании «Теплотекс АПВ» рационально выполнена зона распределения теплоносителя по ширине канала. Специальная насечка позволяет выровнять сопротивление по ширине канала и обеспечить равномерное обтекание рабочей поверхности пластины разборного пластинчатого теплообменника, что приводит с снижению общей цены разборного пластинчатого теплообменника.

Пластины одного типоразмера могут иметь угол наклона гофр к горизонтальной оси 300 (так называемые жесткие пластины) и 600 («мягкие пластины»). Для жестких пластин разборного теплообменного аппарата характерна большая тепловая производительность и большие потери напора, для мягких пластин – меньшая тепловая производительность и меньшие потери напора. В одном разборном теплообменном аппарате допускается использовать и жесткие, и мягкие пластины. Это еще один способ максимально приблизиться к требуемой производительности разборного пластинчатого теплообменника и допустимым потерям напора при минимальной поверхности нагрева разборного пластинчатого теплообменного аппарата.

Основные технические характеристики теплообменников пластинчатых разборных «Теплотекс АПВ»

	Разборные, одноходовые								Материал прокладки — резина NBR Макс. рабочая температура — 140°
	Материал пластины — сталь AISI 316								Материал прокладки — резина EPDM Макс. рабочая температура — 160°
	Толщина пластины — 0,4-0,7 мм								Материал прокладки — резина VITON Макс. рабочая температура — 200°
	Рабочее давление — 1-2,5 МПа

Таблица 1. Технические характеристики пластинчатых разборных теплообменников

Новое наименование	Старое наименование	Макс. расход воды, кг/с	Диаметр соединений, мм	Площадь пластины, м2	Макс. площадь теплообменника, м2
Теплотекс 20-А	U2	1,83	20	0,018	1,13
Теплотекс 32-А	TR1	5,56	32	0,061	4,21
Теплотекс 50-А	SR2	11,76	50	0,172	11,87
Теплотекс 65-А	H17	22,22	65	0,17	10,03
Теплотекс 80-А	N35 DH	30,56	80	0,35	43,05
Теплотекс 80-B	N35 MGS	30,56	80	0,35	58,80
Теплотекс 100-А	O034	47,1	100	0,338	70,30
Теплотекс 100-B	O050	47,1	100	0,497	125,74
Теплотекс 100-C	Q030	47,1	100	0,288	86,98
Теплотекс 100-D	Q055	47,1	100	0,565	163,85
Теплотекс 100-E	Q080	47,1	100	0,82	233,70
Теплотекс 150-А	A055	102,78	150	0,55	179,85
Теплотекс 150-B	A085	102,78	150	0,852	278,60
Теплотекс 200-А	J060	247	200	0,524	242,09
Теплотекс 200-C	J107	247	200	0,991	457,84
Теплотекс 200-E	J185	247	200	1,768	1 382,58
Теплотекс 250-C	J250	390	250	0,991	457,84
